現在同軸類比監視器的線路都是用網路線接絞線傳輸器居多，自己DIY會很困難嗎？

不用怕，今天一步一步用圖文向大家詳細說明如何用網路線接絞線傳輸器來傳輸（以及送DC電），讓您自己升級成通信監控達人，輕鬆DIY安裝監視器，替您省下高昂的施工費用！

首先需要準備的器材有：

1. 類比高清攝影機

2. 12V變壓器（監視器電源）

3. 斜口鉗（不要太鈍的斜口鉗否則會不易剝皮）

4. 防風打火機

5. 絕緣膠帶

6. 錫條

7. 網路線（請先裁剪好您需要的長度）

8. 絞線傳輸器兩個(一隻攝影機需要兩個絞線傳輸器：一個在主機端，一個在攝影機端)

準備完上述器材後，我們需要先分別了解網路線的結構和網路線如何接上攝影機來傳輸的原理





（一）網路線結構

我們先將網路線做剝皮，剝皮後會清楚看見裡面的結構：是由色對相同的兩芯銅線互相交纏而形成四股（分別是橙，橙白，綠，綠白，藍，藍白，棕，棕白）

如果想要更詳細了解網路線裡面的結構可以參考「如何製作網路線」那篇文章喔！

 （二）攝影機

回到攝影機這邊，攝影機會有兩條尾線，分別傳送訊號跟電源，而訊號線需要網路線其中的兩芯（同一色對）做傳輸，同理，電源線也需要其中的兩芯（同一色對）做傳輸例如：選擇橙與橙白做訊號的傳輸、藍與藍白做電源的傳輸

接下來會分別為您示範如何利用這兩芯（橙，橙白）做攝影機的訊號端和電源端：

兩芯（藍，藍白）做電源的DC頭

兩芯（橙，橙白）做絞線傳輸器



---

 （一）攝影機的電源端

首先先拿出攝影機的變壓器，這邊要提醒大家，攝影機的變壓器一定要使用12V，大於或小於12V都會造成攝影機畫面的異常喔！

先將變壓器的DC頭端剪掉，並把DC頭的尾線端剝皮，會看見裡面有兩條線，一條紅色，一條黑色（並不是每顆變壓器顏色都是紅黑，可能紅白或黑白），無論如何，都是一條正極、一條負極





接下來再把紅色與黑色的正負極線剝皮，露出裡面的銅線，再把剛剛已經剝皮的網路線其中的藍，藍白兩芯剝皮，一樣露出裡面的銅線





紅色的銅線我們接上藍的銅線，黑色的銅線接上藍白的銅線

這邊提醒大家銅芯很脆弱，交纏的時候不要過於大力把它弄斷喔！



交纏完後我們用錫條的方式將銅線焊錫

這邊強烈建議大家使用這種方式，這樣銅線接觸的地方才不會因為暴露在空氣中而氧化造成訊號傳輸的不良，防水絕緣的效果會更好哦！

把錫條接觸在已經交纏好的銅線範圍上，對著他們的接觸點打開防風打火機

注意這邊打火機的火焰不要太靠近線皮的地方，以防燒起來



焊錫完後，就會看到錫吃在銅線上面，這點也要提醒大家錫不用太多，以防滴漏，有讓銅線交纏的地方吃到覆蓋薄錫即可

再來拿出膠帶把銅線焊錫的地方完整的包覆起來，這樣攝影機電源端就完成啦！

 （二）攝影機的訊號端

將網路線和電源DC頭端連結完後，就可以換訊號端囉

首先我們先跟大家介紹絞線傳輸器，絞線傳輸器在攝影機當中扮演相當重要的角色，一組攝影機需要兩個絞線傳輸器，分別是主機端跟攝影機端，裝上絞線傳輸器後才能將我們這種類比高清的攝影機畫面顯現出來



絞線傳輸器的連結方式其實跟電源端大同小異，可以看見絞線傳輸器一樣有兩條銅線（一紅一黑），他們也分別代表正負極

攝影機端的絞線傳輸器中紅色銅線接上網路線中的哪一個顏色的銅線，主機端也必須用一樣的顏色喔！

舉例來說：攝影機端的絞線傳輸器中紅色銅線接的是網路線中的橙色，黑色接的是橙白，那麼主機段那頭的絞線傳輸器紅色也必須接橙色，黑色必須接、橙白，若是顛倒或是接錯顏色，攝影機的畫面就沒辦法正常顯示出來喔



接下來一樣將絞線傳輸器的紅色和黑色銅線剝皮，露出裡面的銅線

 另一邊也將網路線的橙與橙白銅線剝皮，露出裡面的銅線

將絞線傳輸器和網路線都剝皮後，之後就像電源端的作法一樣，將橙色銅線與絞線傳輸器的紅線銅線交纏，橙白銅線與黑色銅線交纏後用錫條銲錫





紅線銅線交纏，橙白銅線與黑色銅線交纏銲錫照片

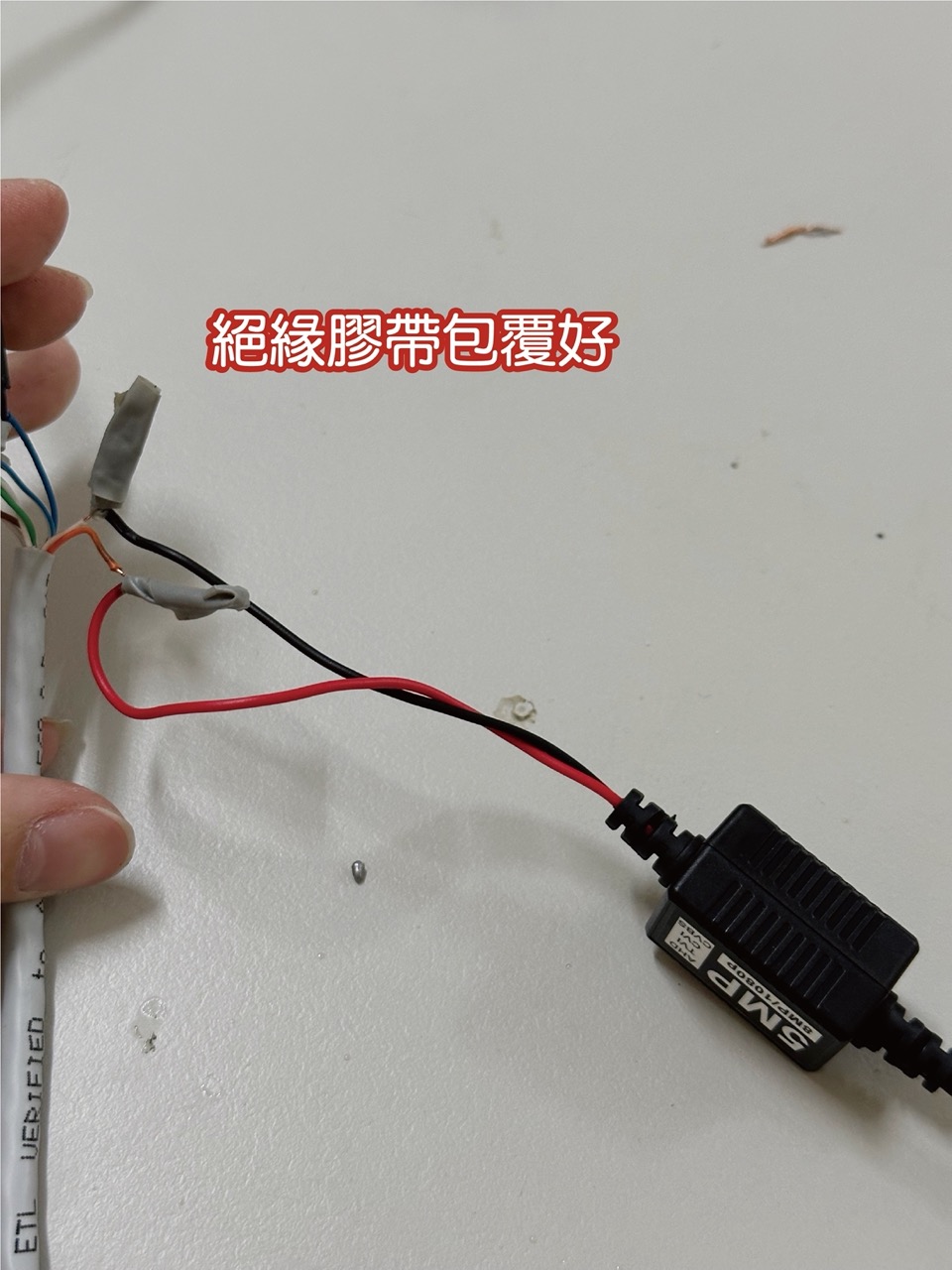

最後用絕緣膠帶把他們完整包覆好就完成攝影機端囉



都照上述步驟順利完成後，可以將攝影機的尾線和絞線傳輸器的BNC頭及DC頭對接起來，如此以來攝影機端就完成囉！這邊也可以用一個防水盒將尾線收好，如此也會比較美觀

---



（三）主機的電源端

做完攝影機端後，接下來換做主機端的電源，剛剛上面我們是示範「藍接紅」與「藍白接黑」，主機端的電源也是同樣的組合連接變壓器，記得千萬別接錯了！

拿出那個剪掉DC頭的變壓器，如上述步驟將它剝皮與剝皮後的網路線做銲錫



（四）主機的訊號端

接下來只剩最後一個步驟了！

拿出新的絞線傳輸器，上面我們是示範「橙接紅」與「橙白接黑」是做訊號線，主機端也是要一樣的組合連接絞線傳輸器，記得千萬別接錯了！

如上述步驟把剝皮的絞線傳輸器和網路線做銲錫

做完主機端的電源及訊號線後，將絞線傳輸器的BNC頭接在主機後面，變壓器插在電源插座上，如此一來便會正常供電，訊號也會正常傳輸，攝影機就可以使用囉！



以上是為大家講解用網路線做監視器的訊號施作過程和接線方式，不論幾隻攝影機都是一樣的步驟

最後再補充一點，若您的現場環境可以獨立放110V電源線的話，您也可以單純用網路線做訊號，再另外放白扁線即可，這樣電源也可以直接做在監視器旁邊喔（記得把變壓器藏在防水盒裡面壁面）
