產品名稱
延遲繼電器
產品規格
■工作溫度 -10℃ ∽ +50℃；0-85%濕度
■工作電壓 直流12 ∽ 24伏
■輸入-Z1
開關量輸入，對應C1
■輸入二Z2
開關量輸入，對應C2 ( 110 - 220V用電10A)
■高壓開關量輸出
支援110-250V/10A交流的開關量輸出
■低壓開關量輸出
支援 24V/3A 直流的開關量輸出

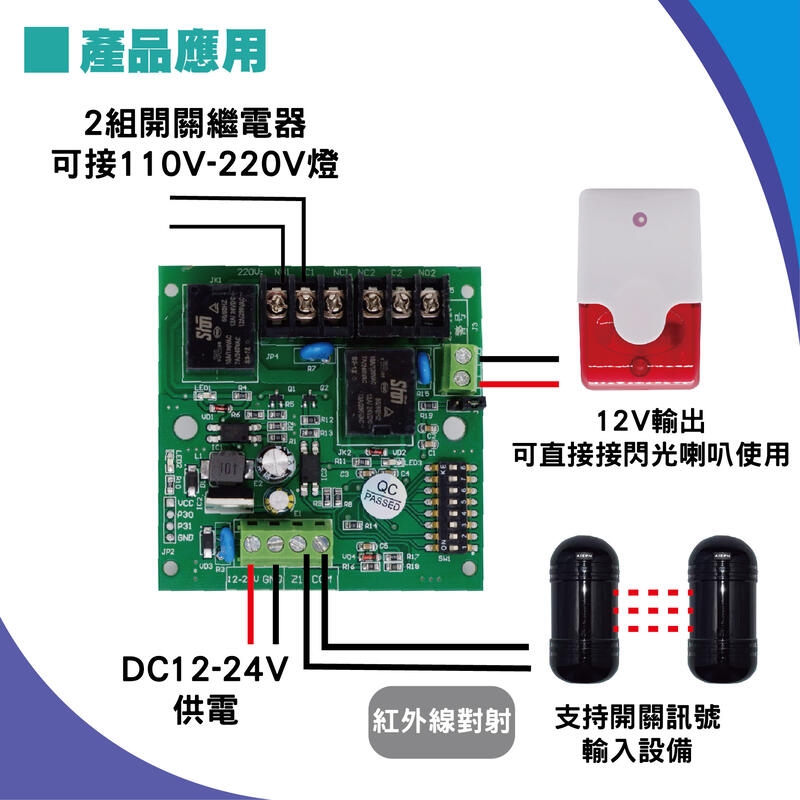

注意：信號Z1啟動低壓繼電器（小），Z2啟動高壓繼電器（大）。需要2個繼電器同時工作，信號線Z1與 Z2並接。

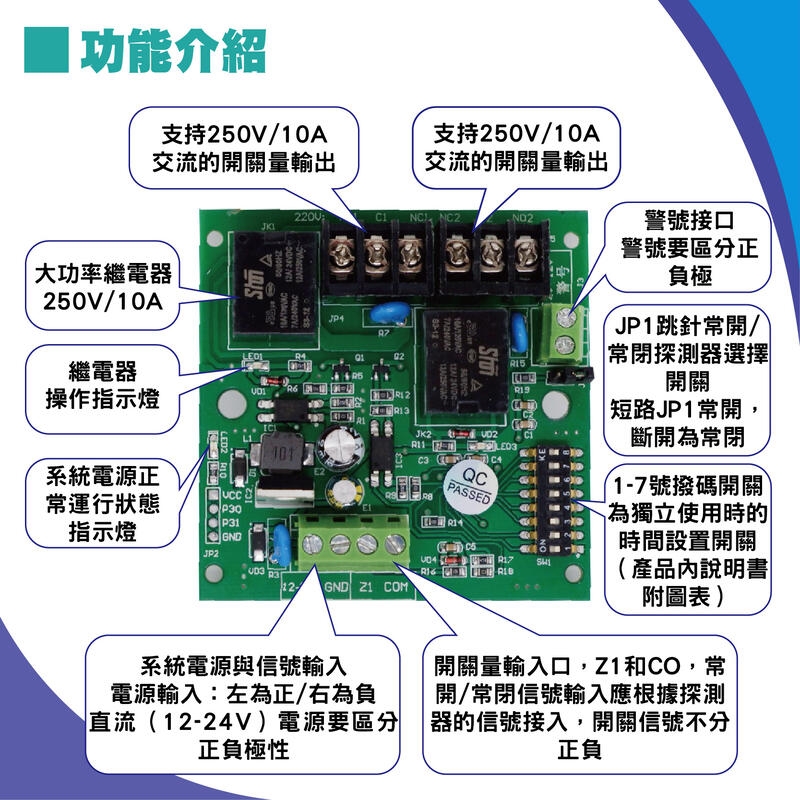

指示燈工作狀態
● 電源指示燈(L0): 通電後就會恒亮
● 狀態指示燈(L1): 即時聯動（未撥碼,時間為0）情況下，快速閃爍；延時鎖定聯動（撥碼,時間不為0）的情況下，1秒鐘閃爍1次
● 高壓操作指示燈(L2)：高壓繼電器操作時變換指示
● 低壓操作指示燈(L3)：低壓繼電器操作時變換指示
見下圖：
位址碼使用說明
1、地址碼第8位：撥到ON，開路正常，接探頭開路，撥到OFF，短路正常，接探頭的常閉。
2、輸出即時跟隨輸入功能：不撥碼，即1-7位元撥碼開關都是OFF.
3、輸出延時跟隨輸入功能：撥碼（見撥碼開關對應時間表），最短時間為5秒，最長為40分鐘。
4、具體的時間=下表的秒數（乘以）基數（基數為10）
5、舉例：使用者希望延時為60秒，應當撥開關數設成12（將3，4撥到ON），則實際繼電器的閉合延遲時間將為：5*12=60秒。其它以此類推
